Sügava soone kuullaagrite omadused ja kasutusalad, nurgelised kontaktpalllaagrid ja tõukejõuga laagrid

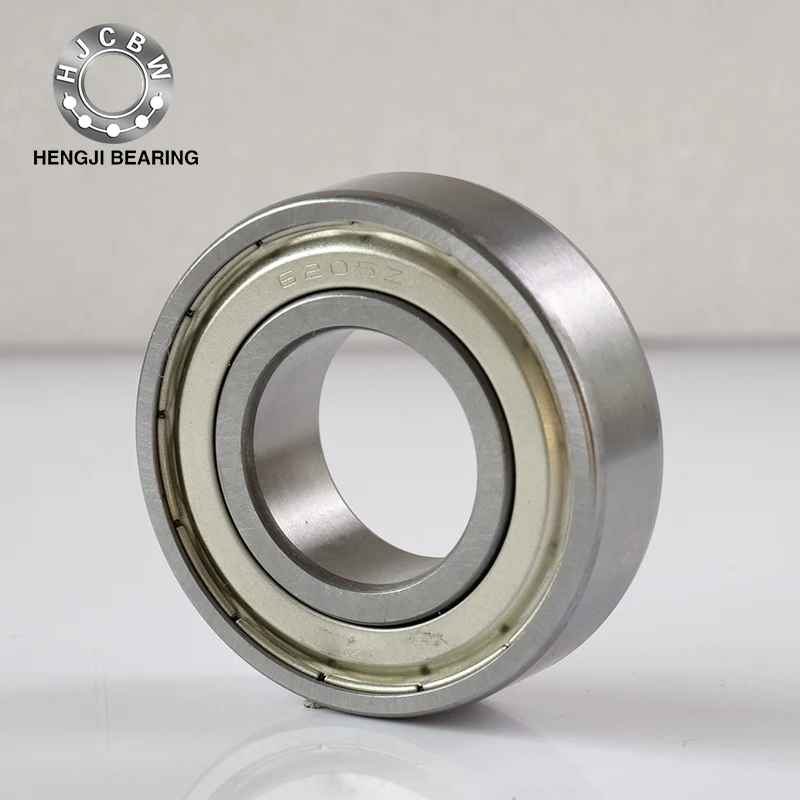

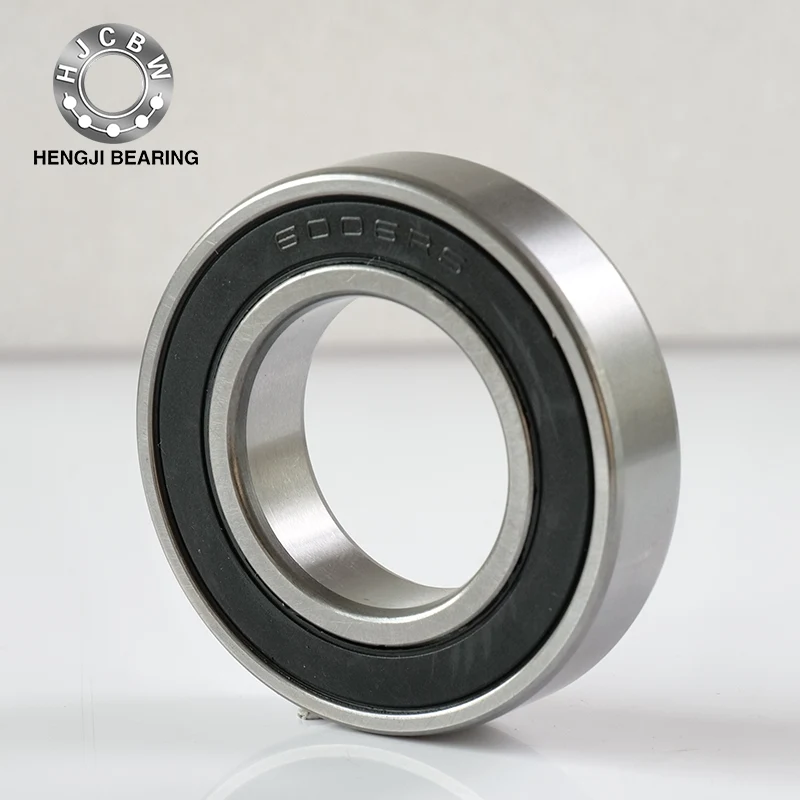

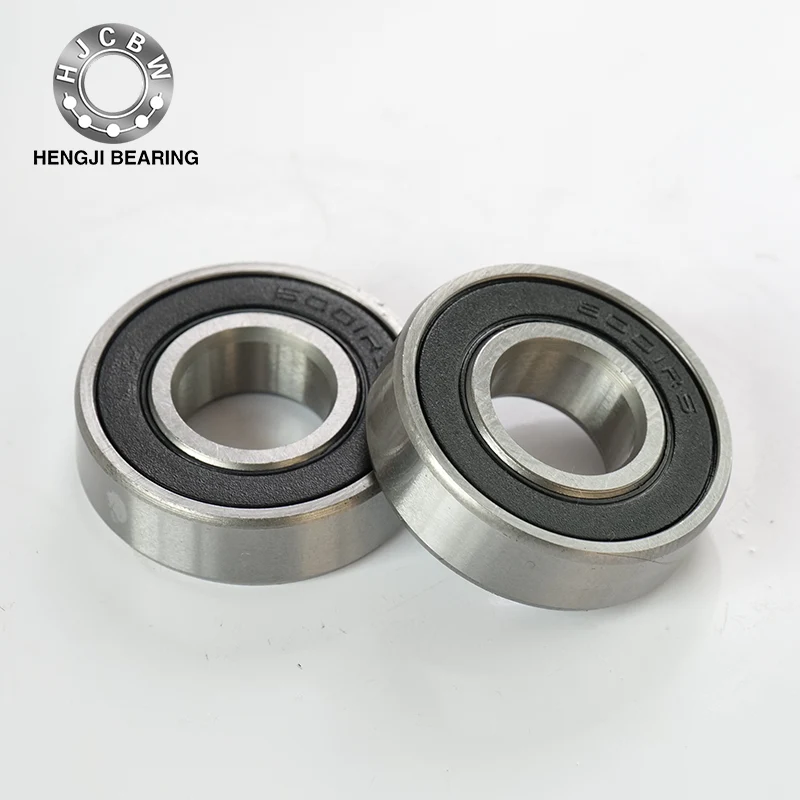

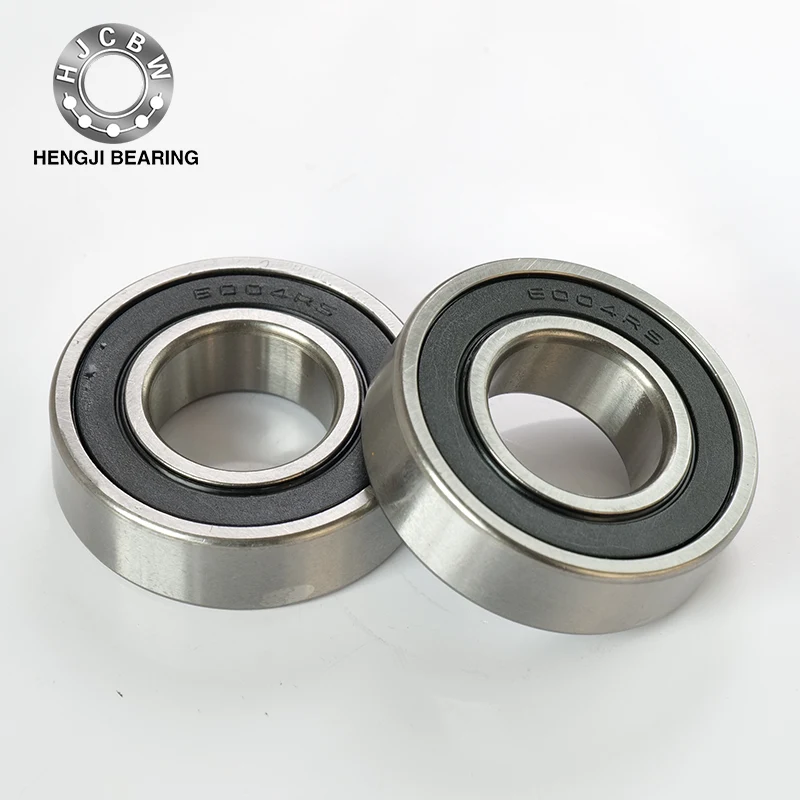

Sügava soone kuullaagrid

Funktsioonid:Sügava soone kuullaagridon esinduslikud veerevad laagrid, millel on lai kasutusvalik. Need taluvad radiaalseid koormusi ja kahesuunalisi aksiaalseid koormusi ning sobivad rakenduste jaoks, mis vajavad madalat müra, kiiret pöörlemist ja madalat vibratsiooni. Pitseeritud laagrid, millel on terasest tolmukatted või kummitihendid, täidetakse eelnevalt sobiva koguse määrdega. Laagreid, millel on väliste rõngaste kinnitusrõngad või äärikud, on hõlpsasti aksiaalselt leitav ja korpusesse paigaldatav. Suure koormusega laagrite mõõtmed on samad kui standardlaagrite oma, kuid sise- ja välimistel rõngastel on täidise soon, mis suurendab kuulide arvu ja nimikoormust.

Peamiselt kohaldatavad puurid: terasest tembeldamise puurid (lainekuju, kroonikujuline ... ühereaga; S-kujuline ... kahekordne rida), vasksulamist või fenoolse vaigu lõigatud puurid, sünteetilised vaigu vormitud puurid.

Peamised kasutusalad: autod: tagumised rattad, ülekanded ja elektriseadme komponendid.

Elektriline: üldotstarbelised mootorid, leibkonnaseadmed.

Teised: instrumendid, sisepõlemismootorid, ehitusmasinad, raudteesõidukid, laadimis- ja laadimismasinad, põllumajandusmasinad, erinevad tööstusmasinad.

Nurgakontakti kuulilaagrid

Omadused: rõnga ja kuuli vahel on kontaktnurk. Standardsed kontaktnurgad on 15 °, 30 ° ja 40 °. Mida väiksem on kontaktnurk, seda soodustab kiiret pöörlemist. Mida suurem on kontaktnurk, seda suurem on aksiaalne koormus. Üherealised laagrid taluvad radiaalseid koormusi ja ühesuunalisi aksiaalseid koormusi. DB kombinatsioon, DF-kombinatsioon ja kaherealised laagrid taluvad radiaalseid koormusi ja kahesuunalisi aksiaalseid koormusi. DT -kombinatsioon sobib juhtudeks, kus ühesuunaline aksiaalne koormus on suur ja ühe laagri nimikoormus on ebapiisav. Kiire ACH tüüpi laagritel on väike kuuli läbimõõt ja suur arv palle. Neid kasutatakse enamasti tööpinkide spindlites. Nurgakontakti kuuli laagrid sobivad kiireks ja ülitäpseks pöörlemiseks. Konstruktsioon on see, et tagaküljel ühendatud kaks üherealist nurgaga kontaktpallilaagrit jagavad sise- ja välimisi rõngaid, mis taluvad radiaalseid koormusi ja kahesuunalisi aksiaalseid koormusi. Seal on ka suletud tüübid ilma soone laagrite täitmata.

Peamiselt kohaldatavad puurid: Terasplaadi tembeldamise puurid (kausikujuline ... ühereaga; s-kujuline, kroonikujuline ... kahekordne rida), vasksulamist või fenoolse vaigu lõigatud puuri, sünteetilisi vaigu moodustatud puure.

Peamised kasutusalad: ühe rida: tööpinkide spindlid, kõrgsagedusmootorid, gaasiturbiinid, tsentrifugaal-eraldajad, väikese auto esirattad, diferentsiaalvõllid.

Topeltreas: õlipumbad, juurte puhurid, õhukompressorid, erinevad ülekanded, kütuse sissepritsepumbad, trükikoda.

Tõukejõuga laagrid

Omadused: see koosneb pesumasinast võidusõiduraja, palli ja puuri komplektiga. Võlliga vastavat võistlusrada nimetatakse võlli rõngaks ja korpusega vastavat võidusõidurada nimetatakse istmerõngaks. Kahesuunaliste laagrite jaoks sobib keskmine rõngas võlliga. Ühesuunaline laager talub ühesuunalisi aksiaalseid koormusi ja kahesuunaline laager talub kahesuunalisi aksiaalseid koormusi (kumbki ei talu radiaalseid koormusi).

Peamiselt kohaldatavad puurid: terasest plaadi tembeldamise puurid, vasksulam või fenoolvaigu lõigatud puurid, sünteetilised vaigu moodustatud puurid.

Peamised kasutusalad: auto rooli nööpnõelad, tööpinkide spindlid.
